55KV调谐电容器
产品简介
1.额定电压:10-1000kV2.高压电容量:5000pF-40000pF3.介质损耗:tgσ≤0.5%三、技术参数1.额定电压:10-1000kV2.高压电容量:5000pF-40000pF3.介质损耗:tgσ≤0.
订购热线:021-54358329
产品介绍

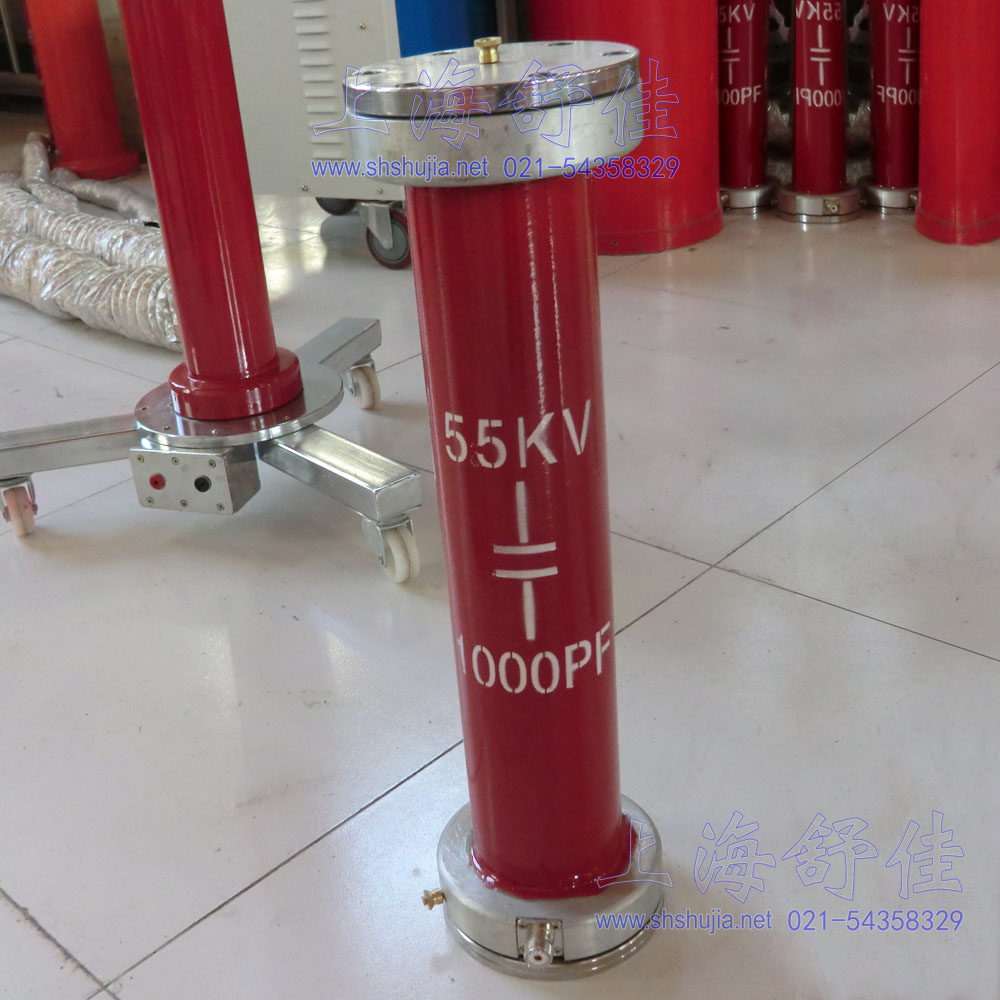

调谐电容器
额定电压:55KV
电容量:0.025uF±5%(带中间抽头)
工作频率:30~300Hz。



一、电容的作用
1、电容在交流电路里可将电压维持在较高的平均值。近峰值,高充低放,可改善增加电路电压的稳定性。
2、对大电流负载的突发启动给予电流补偿,电力补偿电容组可提供巨大的瞬间电流,可减少对电网的冲击。
3、电路里大量的感性负载会使电网的相位产生偏差,(感性元件会使交流电流相位滞后,电压相位超前90度),而电容在电路里的特性与电感正好相反,起补偿作用。
二、电容补偿的原理
在交流电路中,电阻、电感、电容元件的电压、电流的相位特点为在纯电阻电路中,电流与电压同相位;在纯电容电路中电流超前电压90°;在纯电感电路中电流滞后电压90°。
从供电角度,理想的负载是P与S相等,功率因数cosφ为1。此时的供电设备的利用率为最高。而在实际上是不可能的,只有假设系统中的负荷,全部为电阻性才有这种可能。电路中的大多数用电负荷设备的性质都为电感性,这就造成系统总电流滞后电压,使得在功率因数三角形中,无功Q边加大,则功率因数降低,供电设备的效率下降。
功率三角形是一个直角三角形,用cosφ(即φ角的余弦)来反映用电质量的高低,大量的感性负载使得在电力系统中,从发电一直到用电的电力设备没有得到充分的应用,相当一部分电能,经发、输、变、配电系统与用户设备之间进行往返交换。
从另一个方面来认识无功功率,无功功率并非无用,它是感性设备建立磁场的必要条件,没有无功功率,我们的变压器和电动机就无法正常工作。因此,设法解决减少无功功率才是正解。
实际应用中,电容电流与电感电流相位差为180°称作互为反相,可以利用这一互补特性,在配电系统中并联相应数量的电容器。用超前于电压的无功容性电流抵消滞后于电压的无功感性电流,使系统中的有功功率成分增加,cosφ得到提高,实现了无功电流在系统内部设备之间互相交换。这样就减少了无功占用的部分电源设备容量,从而提高了系统的功率因数,从而也就提高了电能的利用率。
对功率三角形以及RLC混联电路中的电压与电流的特点和变化规律如图所示。电路的两个支路中,电阻和电感组成RL支路,它的电流相位由于电阻R与电感L的串联作用,显然与电压的相位存在着滞后,电阻的存在使得这种滞后不再是90°,在阻抗三角形中,它取决于电阻R与感抗XL的比值。

一、产品概述
SBPXZ系列串联谐振补偿电容主要用于SBPXZ变频串联谐振交流耐压装置系统中,适用于做交流类工频(45Hz-65Hz)耐压系统。
二、产品特点
1.绝缘性能高,采用美国杜邦材料填充,特殊工艺灌封,结构更小,重量更轻,内部局部放电量降到最低,可靠性更高,
2.性能稳定,内部采用进口油浸式电容,其性能稳定,耐压范围广。
3.携带方便,采用便携式铝合金包装箱,内部采用高弹性抗压造型泡沫固定,保证仪器在运输及搬运过程中不会产生任何磕碰。
三、技术参数
1.额定电压:10-1000kV
2.高压电容量:5000pF-40000pF
3.介质损耗:tgσ≤0.5%
三、技术参数
1.额定电压:10-1000kV
2.高压电容量:5000pF-40000pF
3.介质损耗:tgσ≤0.5%
四、使用介绍
1.外观介绍
SBPXZ系列串联谐振补偿电容按电容量、额定电压可分为带抽头与不带抽头两种,带抽头款中间抽头处的额定电压与电容量一般为高压端的一半。



2.接线方法



五、注意事项
1、本设备使用前必须可靠接地。
2、注意保持操作距离,确保操作安全。
3、测量完毕后确认电压已为零方可进入现场拆线。
4、禁止超压使用,并注意表面的清洁。
5、轻拿轻放,切不可碰撞、挤压等。
六、装箱清单

序号 名称 数量
1 铝合金机箱 1 个
2 补偿电容 1 台
3 使用说明书 1 份
4 出厂检验报告 1 份
5 合格证 1 份
