产品介绍

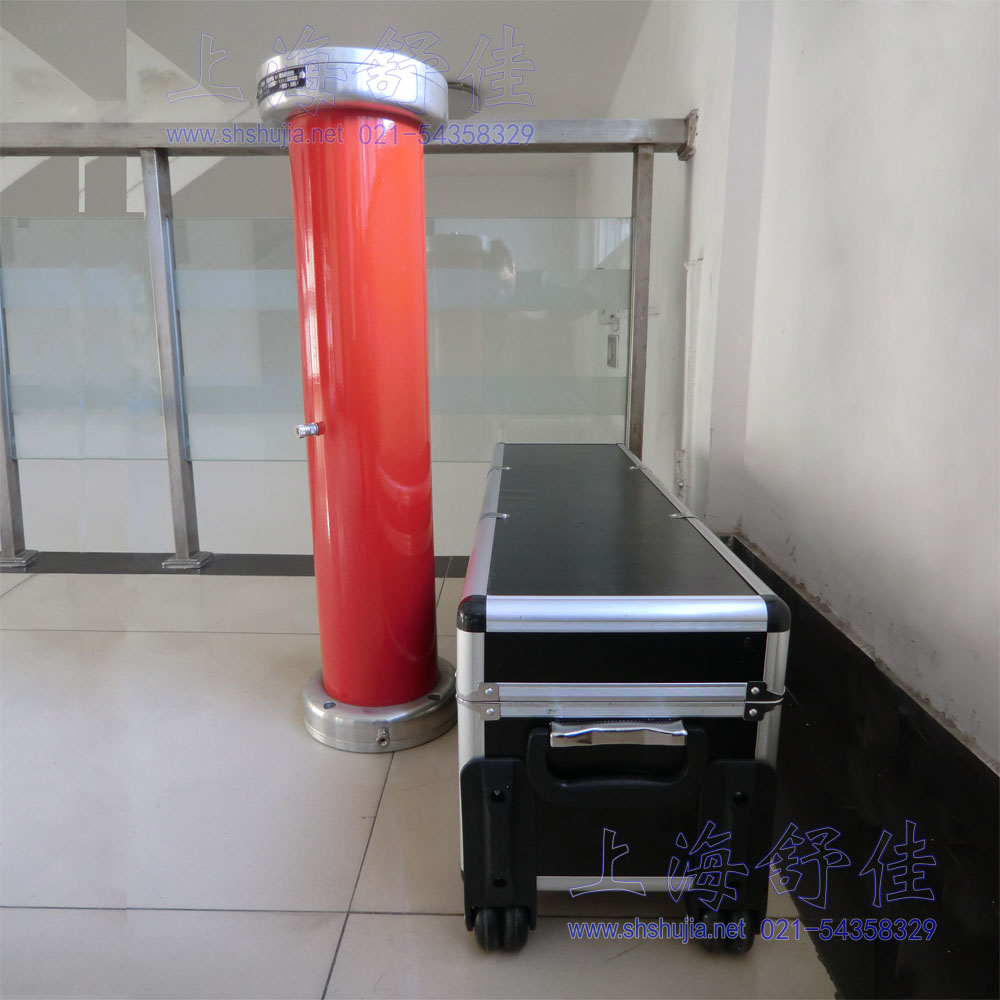

SBPXZ系列串联谐振补偿电容
一、产品概述
SBPXZ系列串联谐振补偿电容主要用于SBPXZ变频串联谐振交流耐压装置系统中，适用于做交流类工频（45Hz-65Hz）耐压系统。
二、产品特点
1.绝缘性能高，采用美国杜邦材料填充，特殊工艺灌封，结构更小，重量更轻，内部局部放电量降到最低，可靠性更高，
2.性能稳定，内部采用进口油浸式电容，其性能稳定，耐压范围广。
3.携带方便，采用便携式铝合金包装箱，内部采用高弹性抗压造型泡沫固定，保证仪器在运输及搬运过程中不会产生任何磕碰。
三、技术参数
1.额定电压：10-1000kV
2.高压电容量：5000pF-40000pF
3.介质损耗：tgσ≤0.5%
三、技术参数
1.额定电压：10-1000kV
2.高压电容量：5000pF-40000pF
3.介质损耗：tgσ≤0.5%
四、使用介绍
1.外观介绍
SBPXZ系列串联谐振补偿电容按电容量、额定电压可分为带抽头与不带抽头两种，带抽头款中间抽头处的额定电压与电容量一般为高压端的一半。
一、产品概述
SBPXZ系列串联谐振补偿电容主要用于SBPXZ变频串联谐振交流耐压装置系统中，适用于做交流类工频（45Hz-65Hz）耐压系统。
二、产品特点
1.绝缘性能高，采用美国杜邦材料填充，特殊工艺灌封，结构更小，重量更轻，内部局部放电量降到最低，可靠性更高，
2.性能稳定，内部采用进口油浸式电容，其性能稳定，耐压范围广。
3.携带方便，采用便携式铝合金包装箱，内部采用高弹性抗压造型泡沫固定，保证仪器在运输及搬运过程中不会产生任何磕碰。
三、技术参数
1.额定电压：10-1000kV
2.高压电容量：5000pF-40000pF
3.介质损耗：tgσ≤0.5%
三、技术参数
1.额定电压：10-1000kV
2.高压电容量：5000pF-40000pF
3.介质损耗：tgσ≤0.5%
四、使用介绍

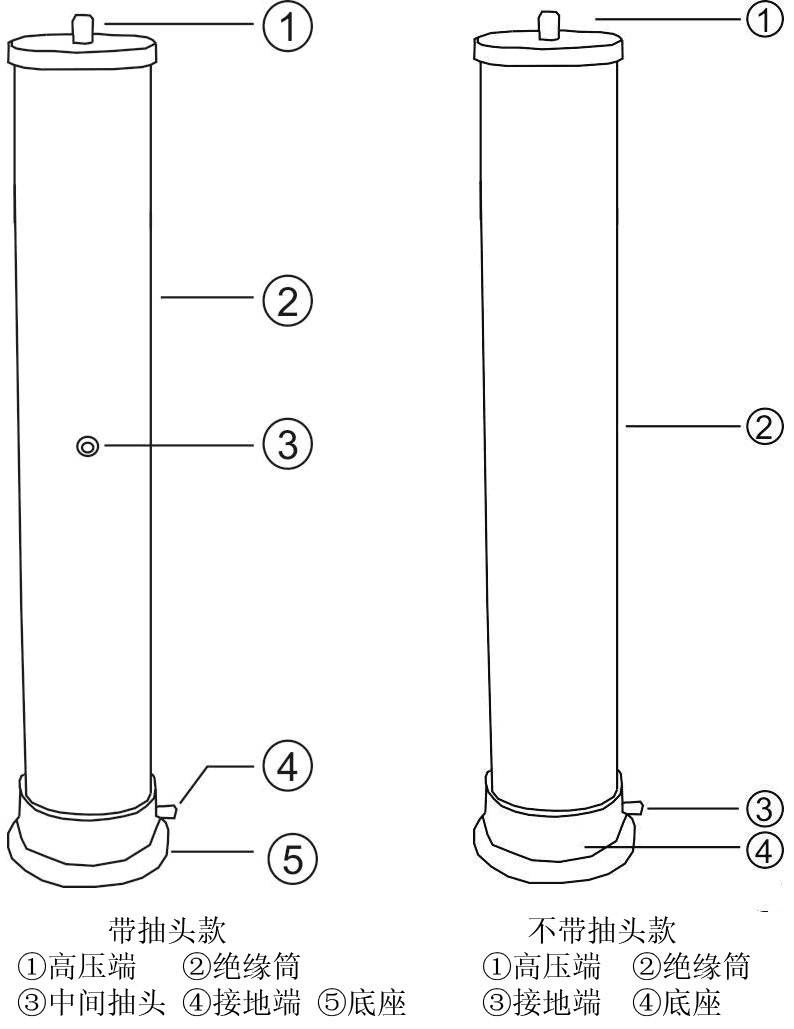

1.外观介绍
SBPXZ系列串联谐振补偿电容按电容量、额定电压可分为带抽头与不带抽头两种，带抽头款中间抽头处的额定电压与电容量一般为高压端的一半。

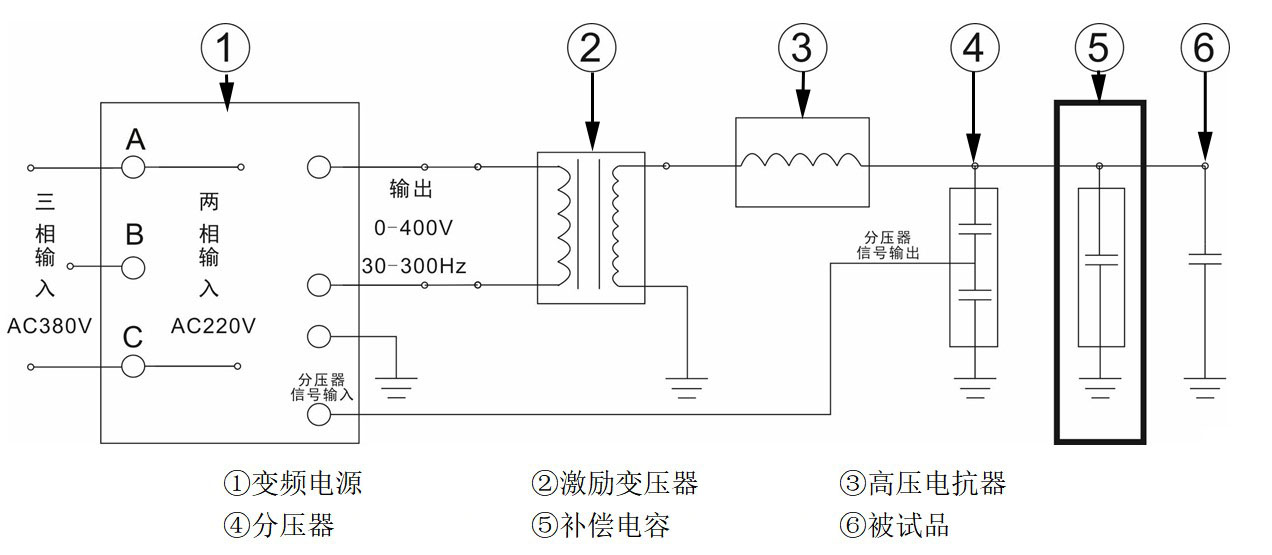

2.接线方法
五、注意事项
五、注意事项
1、本设备使用前必须可靠接地。
2、注意保持操作距离，确保操作安全。
3、测量完毕后确认电压已为零方可进入现场拆线。
4、禁止超压使用，并注意表面的清洁。
5、轻拿轻放，切不可碰撞、挤压等。
六、装箱清单
| 序号 | 名称 | 数量 |
| 1 | 铝合金机箱 | 1 个 |
| 2 | 补偿电容 | 1 台 |
| 3 | 使用说明书 | 1 份 |
| 4 | 出厂检验报告 | 1 份 |
| 5 | 合格证 | 1 份 |
